布袋除塵設備

1、綜述

脈沖布袋除塵器是借鑒先進除塵技術，研制成功的新型長布袋除塵器，廣泛應用于電力、冶金、礦山、建材、化工等行業、煙氣除塵及物料回收、粉塵治理。是一種處理風量大、清灰效果好、除塵效率高，占地面積小，運行穩定、性能可靠，維修方便的大型除塵設備，該產品采用模塊式生產、質量穩定。已在電力、水泥、鋼鐵等行業得到了成功應用，可廣泛適用于冶金、鑄造、電力、建材、礦山、化工等行業。

針對選礦行業煙氣的除塵技術和除塵器配套設備現狀，經過廣泛分析，在已有脈沖布袋除塵器成熟技術的基礎上，增加了一系列的保護和檢測系統，完整地設計出選礦工藝布袋除塵器，并且已經在眾多項目上得到了運用和檢驗。

選礦工藝脈沖袋式除塵器應用了許多專有技術，這些專有技術得到了各設計院、專家的認同并獲得了實踐的考證。主要有：脈沖噴吹技術，進口新型低阻、長壽命膜片電磁脈沖閥的合理選用，加上噴吹管的獨到設計和加工手段，使布袋除塵器的清灰方式得到了徹底的改變。

應用技術：結合我國選礦行業煙氣的特性，采用性?xún)r(jià)比高的濾料，并對纖維作PTFE滲膜處理，解決了煙氣除塵達不到高標準、底濃度的排放要求及除塵效率不高等問題，普通濾料不能承受及普通濾料使用壽命短的問題，同時兼顧了濾料的性?xún)r(jià)比。

PLC可編程控制器技術：采用SIEMENS公司提供的PLC可編程控制器進行控制, 具備與系統PLC的通訊接口，可以實現對布袋除塵器進行手/自動控制。

設備的阻力控制：通過在設備設計上的一系列獨到考慮，從設備結構和濾料兩方面保證設備整體阻力的可靠。

以上一系列先進技術的運用，保證了我方生產的除塵器擁有專業的技術與性?xún)r(jià)比。

2、系統設備

布袋除塵器由除塵器本體、保護系統、壓縮空氣系統（包括儲氣包、油水分離器、管路）、控制系統（包括儀器儀表、PLC柜、現場操作柜）等組成。

系統主要設備：

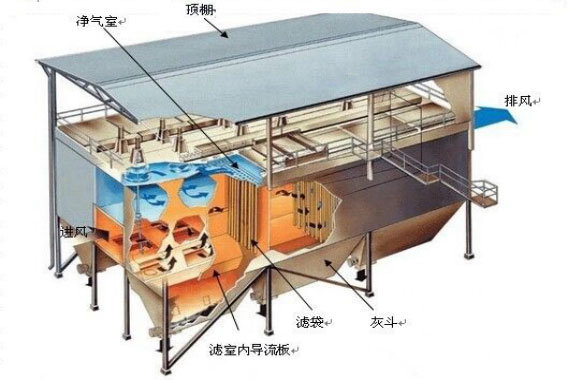

2.1 ?脈沖袋式除塵器本體

結構框架及箱體------結構框架用于支撐除塵器本體、灰斗及輸灰設備等；箱體包括上箱體、中箱體及灰斗等

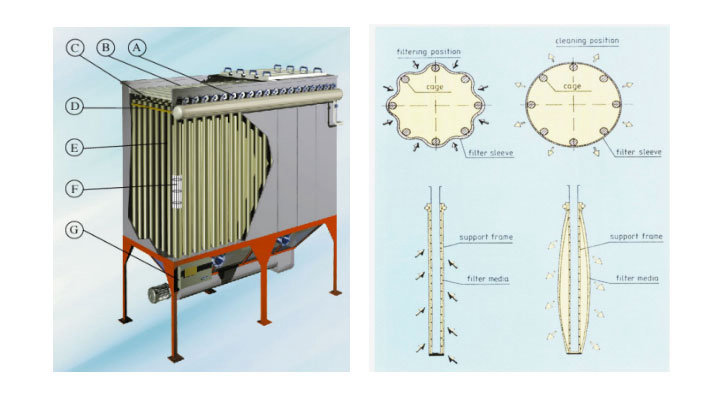

濾袋、籠骨和花板-----濾袋和籠骨組成了除塵器的濾灰系統；花板用于支撐濾袋組件和分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺；濾袋組件從花板裝入

進氣系統 ------包括進風導流總管、導流板、進風口調節閥

排氣系統 ------包括由排氣管道等組成的除塵器凈化氣體排放系統

卸灰系統 ------裝置于除塵器灰斗上的振動器等組成了除塵器的卸灰系統，下部可配輸灰設備

平臺、欄桿、爬梯及手（氣）動閥門的檢修平臺

除塵器頂部防雨棚------用于保護電磁脈沖閥等除塵器頂部裝置
